Greifer für die Deckelkonfektionierung

Neuer Greifer zum Handling vorkonfektionierter Verschlussdeckel, mit schwimmender Lagerung und ohne Eingriff in die vorhandene Steuerung, der die störanfälligen Altgeräte an allen Linien ersetzt hat.

Das Projekt auf einen Blick

Für ein Handels- und Konsumgüterunternehmen entwickelte Fakler Engineering einen neuen Greifer zum Handling der Verschlussdeckel in der Deckelkonfektionierung. Der bestehende Greifer fiel regelmäßig aus und legte damit immer wieder die Verpackung lahm. Fakler nahm den alten Greifer auf, entwickelte ein neues Konzept und setzte es bis zur Inbetriebnahme vor Ort um, ohne in die vorhandene Steuerung des Kunden einzugreifen.

Fakler – Projektdaten

table.dataTable thead .dt-orderable-asc,table.dataTable thead .dt-orderable-desc{--wpr-bg-e7145a76-72cb-413e-a536-16ec37558f95: url('https://fakler.de/wp-content/plugins/elementskit-lite/widgets/init/assets/img/arrow.png');}table.dataTable thead .dt-ordering-asc{--wpr-bg-642fd192-1a32-4224-88c4-08f6aae21f45: url('https://fakler.de/wp-content/plugins/elementskit-lite/widgets/init/assets/img/sort_asc.png');}table.dataTable thead .dt-ordering-desc{--wpr-bg-be1cae95-696b-46af-90eb-74d502bb063f: url('https://fakler.de/wp-content/plugins/elementskit-lite/widgets/init/assets/img/sort_desc.png');}table.dataTable thead .dt-ordering-asc-disabled{--wpr-bg-1524e89b-dfcf-4d88-a432-b0a8315cee65: url('https://fakler.de/wp-content/plugins/elementskit-lite/widgets/init/assets/img/sort_asc_disabled.png');}.rll-youtube-player .play{--wpr-bg-83df1028-2f1c-4dba-8a3e-9303bcf4c759: url('https://fakler.de/wp-content/plugins/wp-rocket/assets/img/youtube.png');}

Branche	Handel und Konsumgüter
Leistungsbereich	Sondermaschinenbau, Handlingsysteme
Projekttyp	Ersatzentwicklung und Nachrüstung
Anwendung	Handling vorkonfektionierter Verschlussdeckel
Technisches Highlight	schwimmende Lagerung
Integration	ohne Eingriff in die vorhandene Steuerung
Rollout	Ersatz aller Altgreifer an allen Linien

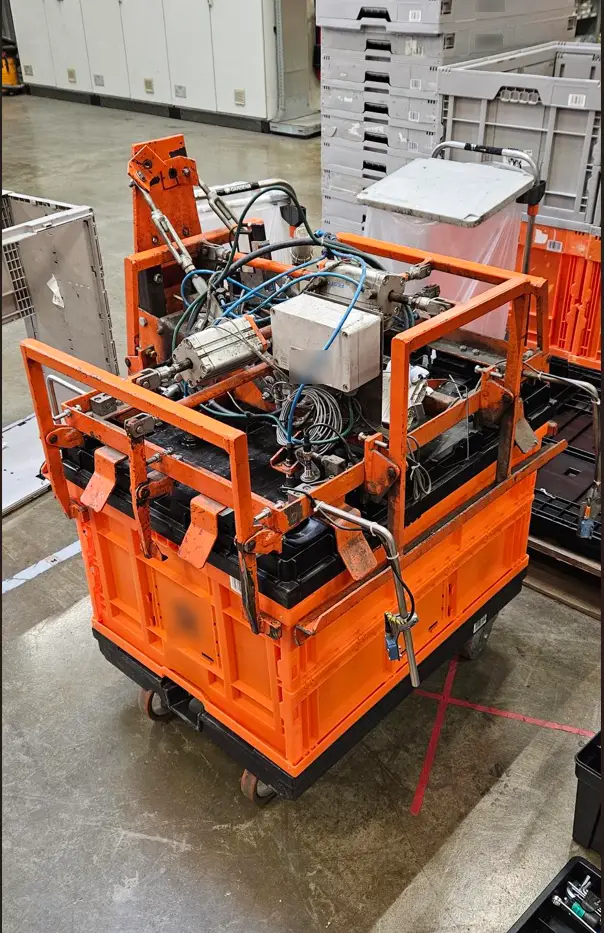

Die Herausforderung: Ein störanfälliger Altgreifer

In der Verpackung des Kunden übernahm ein älterer Greifer das Handling der Verschlussdeckel. Das Gerät fiel immer wieder aus und störte damit den gesamten Verpackungsbetrieb, jeder Ausfall bedeutete Stillstand an der Linie. Gesucht war ein zuverlässiger Ersatz, der sich in die bestehende Anlage einfügt, ohne dass in die vorhandene Steuerung eingegriffen werden muss.

Die Lösung: Neuer Greifer mit schwimmender Lagerung

Fakler Engineering nahm den bestehenden Greifer auf und entwickelte ein neues Konzept. Kern der Lösung ist eine schwimmende Lagerung, die Toleranzen und Lageabweichungen der Deckel ausgleicht und so für einen zuverlässigen, wiederholgenauen Griff sorgt. Der neue Greifer ist so ausgelegt, dass er sich ohne Änderung an der vorhandenen Steuerung in die bestehende Anlage einbinden lässt.

Was konkret umgesetzt wurde:

Neuer Greifer zum Handling vorkonfektionierter Verschlussdeckel
Schwimmende Lagerung zum Ausgleich von Toleranzen und Lageabweichungen
Integration ohne Eingriff in die vorhandene Steuerung
IST-Aufnahme des alten Greifers als Grundlage für das Neukonzept
Umsetzung über die gesamte Kette: Konzept, Konstruktion, Fertigung und Beschaffung, Montage
Inbetriebnahme direkt vor Ort beim Kunden

Das Ergebnis ist ein Greifer, der die Deckel zuverlässig handhabt und sich ohne Umbau der Steuerung in den laufenden Betrieb einfügt.

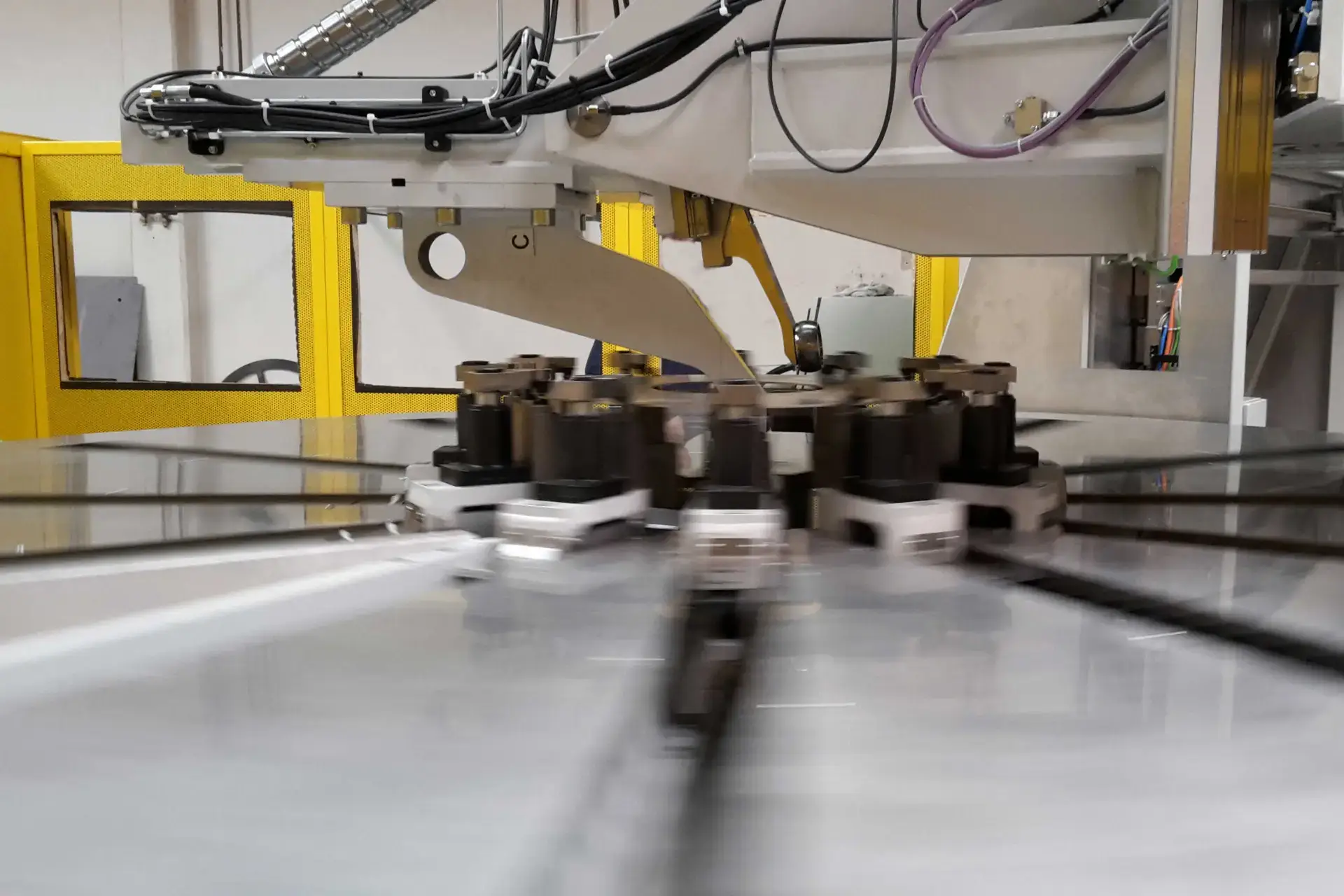

Die Maschine in Aktion

Sehen Sie den Greifer im Betrieb:

Was der Kunde heute hat

Der neue Greifer läuft zuverlässig und hat die häufigen Ausfälle beendet. Überzeugt vom Ergebnis, hat der Kunde die alten Greifer an allen Linien durch die Lösung von Fakler ersetzt.

Für den Kunden bedeutet das einen stabilen Verpackungsbetrieb ohne störungsbedingte Stillstände und eine Lösung, die sich eins zu eins auf weitere Linien übertragen ließ.

Der Auftraggeber

Der Kunde ist im Einzelhandel und in der Konsumgüterbranche tätig. Das Unternehmen vertreibt Produkte aus den Bereichen Drogerie, Kosmetik, Haushaltswaren, Parfümerie und Gesundheit sowie Food- und Non-Food-Artikel und bedient damit den klassischen Retail- und Consumer-Markt.

Technische Spezifikationen

Fakler – Technische Daten

table.dataTable thead .dt-orderable-asc,table.dataTable thead .dt-orderable-desc{--wpr-bg-e7145a76-72cb-413e-a536-16ec37558f95: url('https://fakler.de/wp-content/plugins/elementskit-lite/widgets/init/assets/img/arrow.png');}table.dataTable thead .dt-ordering-asc{--wpr-bg-642fd192-1a32-4224-88c4-08f6aae21f45: url('https://fakler.de/wp-content/plugins/elementskit-lite/widgets/init/assets/img/sort_asc.png');}table.dataTable thead .dt-ordering-desc{--wpr-bg-be1cae95-696b-46af-90eb-74d502bb063f: url('https://fakler.de/wp-content/plugins/elementskit-lite/widgets/init/assets/img/sort_desc.png');}table.dataTable thead .dt-ordering-asc-disabled{--wpr-bg-1524e89b-dfcf-4d88-a432-b0a8315cee65: url('https://fakler.de/wp-content/plugins/elementskit-lite/widgets/init/assets/img/sort_asc_disabled.png');}.rll-youtube-player .play{--wpr-bg-83df1028-2f1c-4dba-8a3e-9303bcf4c759: url('https://fakler.de/wp-content/plugins/wp-rocket/assets/img/youtube.png');}

Anwendung	Handling vorkonfektionierter Verschlussdeckel
Technisches Highlight	schwimmende Lagerung
Funktion der Lagerung	Ausgleich von Toleranzen und Lageabweichungen der Deckel
Steuerung	Integration ohne Eingriff in die vorhandene Steuerung
Vorgehen	IST-Aufnahme, Neukonzept, Konstruktion, Fertigung und Beschaffung, Montage, Inbetriebnahme vor Ort
Rollout	Ersatz aller Altgreifer an allen Linien
Zertifizierung	ISO 9001:2015

Ähnliche Anforderung? Sprechen Sie mit uns.

Ob ein zuverlässiger Ersatz für ein störanfälliges Bauteil, ein neues Greifer- oder Handlingsystem oder eine Nachrüstung ohne Eingriff in Ihre Steuerung: Wir begleiten Ihr Projekt von der IST-Aufnahme über Konstruktion und Fertigung bis zur Inbetriebnahme vor Ort.
