ISO GPS – Geometrische Produktspezifikation

Ein Bauteil kommt zurück. Nicht weil die Maschine falsch gefräst hat. Nicht weil das Material mangelhaft war. Sondern weil die Zeichnung zwei Interpretationen zuließ – und der Lieferant die falsche gewählt hat. Dieses Szenario ist im Sondermaschinenbau häufiger, als man denkt. Und es ist fast immer vermeidbar.

Genau hier setzt ISO GPS an. Das Normsystem legt fest, wie geometrische Anforderungen an Bauteile auf technischen Zeichnungen eindeutig angegeben werden – so dass Konstruktion, Fertigung und Qualitätssicherung dasselbe meinen, wenn sie dieselbe Zeichnung lesen. Bei Fakler Engineering arbeiten unsere Konstrukteure täglich damit.

ISO GPS steht für Geometrical Product Specification and Verification – auf Deutsch: Geometrische Produktspezifikation und -prüfung. Es ist das international gültige Regelwerk, das definiert, wie geometrische Anforderungen an Bauteile auf technischen Zeichnungen angegeben werden. Ziel ist Eindeutigkeit: Eine Zeichnung soll genau eine mögliche Interpretation haben – unabhängig davon, wer sie liest oder wo das Bauteil gefertigt wird.

Das klingt selbstverständlich. Ist es aber nicht. Vor der Einführung von ISO GPS galten in verschiedenen Ländern unterschiedliche nationale Normen – alte DIN-Normen, die je nach Land und Branche unterschiedlich ausgelegt wurden. Das führte zu Fehlfertigungen, zu kostspieligen Rückfragen und zu Qualitätsproblemen, die nicht in der Maschine entstanden, sondern auf dem Papier.

2011 wurde ISO GPS als verbindliches internationales System eingeführt und hat seitdem die alten nationalen Tolerierungskonzepte abgelöst. Wer heute noch nach DIN 7167 oder ohne klaren Tolerierungsgrundsatz zeichnet, arbeitet auf einem Stand der 1980er-Jahre mit entsprechenden Risiken, sobald ein Lieferant wechselt, neues Personal eingestellt wird oder Teile international beschafft werden.

Für Unternehmen, die, wie viele Kunden von Fakler Engineering, Bauteile oder Baugruppen extern fertigen lassen, ist das kein abstraktes Normenthema. Es ist eine wirtschaftliche Frage: Eindeutige Spezifikationen verhindern Nacharbeit. Unklare Spezifikationen erzeugen sie.

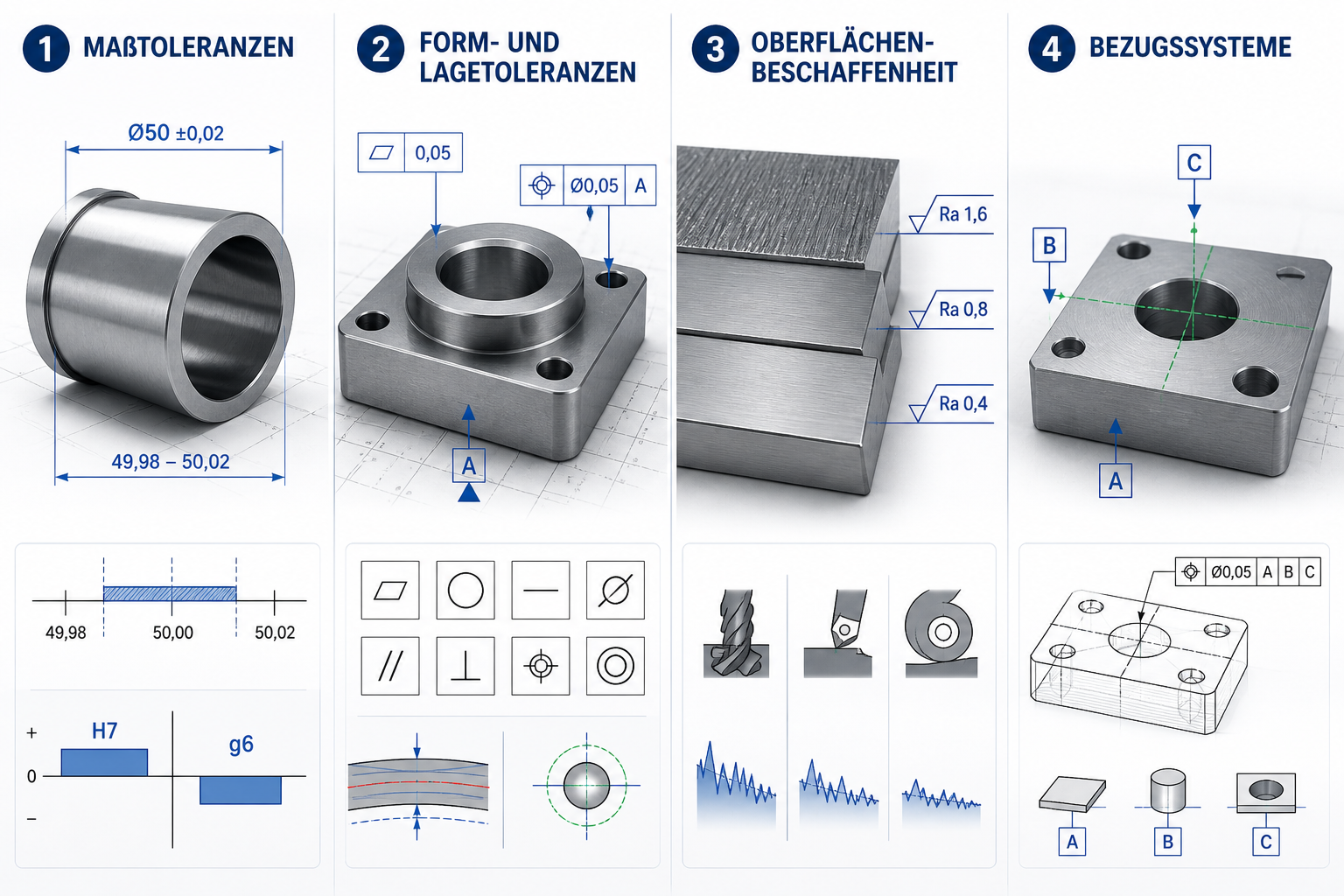

ISO GPS besteht aus über 100 Einzelnormen. Für den Alltag im Sondermaschinenbau, für Konstrukteure, Fertigungsplaner und Einkäufer, sind vier Bereiche besonders praxisrelevant.

Maßtoleranzen legen fest, wie weit ein gefertigtes Bauteil vom Nennmaß abweichen darf. Eine Bohrung mit dem Nennmaß Ø50 mm und einer Toleranz von ±0,02 mm darf also zwischen 49,98 mm und 50,02 mm liegen, nicht mehr.

Geregelt wird das in ISO 286, dem Normsystem für Passungen und Toleranzklassen. Wer eine Passung wie H7 oder g6 in eine Zeichnung einträgt, bezieht sich auf dieses System. Es definiert nicht nur die Toleranzgröße, sondern auch die Lage des Toleranzfeldes relativ zum Nennmaß.

Für die CNC-Fertigung ist das direkt relevant: Engere Toleranzklassen kosten mehr Bearbeitungszeit und erfordern präzisere Werkzeuge. Die Faustregel in der Praxis lautet: nicht so eng wie möglich, sondern so eng wie funktional nötig. Wer Toleranzen zu eng wählt, erhöht die Fertigungskosten ohne Qualitätsgewinn. Wer sie zu weit wählt, riskiert Montageprobleme oder Funktionsausfall.

Ein Bauteil kann maßhaltig sein und trotzdem nicht funktionieren. Das passiert, wenn Form oder Lage einzelner Geometrieelemente nicht stimmen. Genau dafür gibt es Form- und Lagetoleranzen nach ISO 1101.

Formtoleranzen regeln Abweichungen von der idealen Form: Ebenheit einer Fläche, Rundheit einer Bohrung, Geradheit einer Kante. Lagetoleranzen regeln die Beziehung von Geometrieelementen zueinander: Parallelität, Rechtwinkligkeit, Position einer Bohrungsachse.

Ein konkretes Beispiel: Eine Flanschfläche kann maßhaltig sein, aber leicht gewölbt, sodass eine Dichtung nicht gleichmäßig aufliegt. Ohne Ebenheitstoleranz in der Zeichnung gibt es dafür keine Prüfgrundlage. Mit einer Ebenheitstoleranz von 0,05 mm ist das Problem im Voraus spezifiziert und prüfbar.

Form- und Lagetoleranzen reduzieren auch die Fertigungskosten. Wer statt einer engen Maßtoleranz eine funktionsgerechte Kombination aus Maß- und Formtoleranz wählt, gibt der Fertigung mehr Spielraum und zahlt dafür weniger, ohne Qualität einzubüßen.

Oberflächen sehen aus wie Oberflächen, aber unter dem Mikroskop zeigt jedes Fertigungsverfahren ein anderes Muster. Gefräste Flächen, geschliffene Flächen und gedrehte Flächen unterscheiden sich in ihren mikroskopischen Riefen und Spitzen. Diese Unterschiede sind für Funktion und Verschleiß entscheidend.

ISO GPS regelt die Oberflächenbeschaffenheit über Rauheitsparameter. Die gängigsten in der Praxis sind Ra (arithmetisches Mittel der Rauheit) und Rz (gemittelte Rautiefe). Typische Werte: Ra 1,6 µm für gefräste Passflächen, Ra 0,8 µm für Gleitflächen, Ra 0,4 µm oder feiner für Dichtsitze.

Zu enge Rauheitsvorgaben treiben die Fertigungskosten in die Höhe, eine Änderung von Ra 1,6 auf Ra 0,8 µm kann den Bearbeitungsaufwand verdoppeln. Zu weite Vorgaben führen zu Funktionsproblemen. Die richtige Angabe ist immer funktionsbegründet, nie pauschal.

Lagetoleranzen beziehen sich immer auf etwas. Dieses Etwas sind Bezüge, definierte Punkte, Geraden oder Ebenen, von denen aus alle Lageangaben gemessen werden. Eine Positionstoleranz für eine Bohrungsachse ohne Bezug ist keine vollständige Spezifikation.

ISO GPS regelt, wie Bezüge korrekt angegeben und interpretiert werden. Fehlerhafte oder fehlende Bezugsangaben sind einer der häufigsten Fehler in technischen Zeichnungen und einer der teuersten, weil sie erst bei der Qualitätsprüfung auffallen.

ISO GPS ist mehr als eine Sammlung von Toleranzangaben. Es basiert auf verbindlichen Grundsätzen, die festlegen, wie die Normen zu lesen und anzuwenden sind. Zwei davon sind für die Praxis besonders wichtig.

Seit 2012 gilt in allen neuen Zeichnungen standardmäßig das Unabhängigkeitsprinzip nach ISO 8015. Es besagt: Jede geometrische Anforderung gilt eigenständig. Maßtoleranz und Formtoleranz sind voneinander unabhängig, eine Maßtoleranz begrenzt nicht automatisch auch Formabweichungen.

Das ist ein direkter Bruch mit dem, was viele Konstrukteure noch aus der Ausbildung kennen. Nach dem alten Hüllprinzip (DIN 7167) begrenzte die Maßtoleranz automatisch auch die Form. Das gilt für Zeichnungen ab 2012 nicht mehr – es sei denn, die Hüllbedingung wird ausdrücklich eingetragen.

Was das bedeutet: Wer nur eine Maßtoleranz einträgt und keine Formtoleranz, hat für die Form keinerlei Vorgabe gemacht. Das Bauteil darf dann innerhalb des Maßes beliebig verformt sein. Für viele Anwendungen ist das kein Problem. Für Dichtsitze, Passflächen oder Lagersitze schon.

Dieser Grundsatz wird regelmäßig unterschätzt: Sobald ein einziges Symbol aus dem ISO-GPS-Normensystem in einer Zeichnung verwendet wird, gilt automatisch das gesamte System. Das betrifft jedes Rauheitssymbol, jede Form- oder Lagetoleranzangabe, jede Passung.

Wer also eine Passung H7 einträgt oder ein Rauheitssymbol Ra 1,6 setzt, hat damit das gesamte ISO-GPS-Regelwerk aktiviert, ob er das weiß oder nicht. Das gilt auch für Konstrukteure, die nur einzelne GPS-Symbole verwenden, ohne das Gesamtsystem zu kennen. Die Konsequenz: Unvollständige GPS-Kenntnisse führen zu Zeichnungen, die auf dem Papier korrekt aussehen, aber in der Prüfung oder Fertigung Interpretationsprobleme erzeugen.

Früher war die Zeichnung das zentrale Dokument zwischen Konstruktion und Fertigung. Heute läuft vieles digital: CNC-Maschinen lesen direkt aus CAD-Daten, Messsysteme erzeugen automatisch Prüfberichte, Fertigungsprozesse werden simuliert, bevor der erste Span fällt.

All das funktioniert nur, wenn die Spezifikationen maschinenlesbar und eindeutig sind. Genau das macht ISO GPS möglich. Mit dem Ansatz der modellbasierten Produktbeschreibung (MBD – Model Based Definition) werden Toleranzen, Rauheitsangaben und Bezüge direkt am 3D-CAD-Modell hinterlegt – nicht mehr in einer separaten 2D-Zeichnung, die manuell ausgelesen werden muss.

Für den Konstrukteur bedeutet das: Die Zeichnung als Papierausdruck verliert an Bedeutung. Das Modell mit normgerecht hinterlegten GPS-Angaben wird zur alleinigen Quelle der Wahrheit. Wer diesen Schritt noch nicht gegangen ist, wird ihn in den nächsten Jahren gehen müssen.

Bei Fakler Engineering arbeiten unsere Konstrukteure mit SolidWorks, Solid Edge und Autodesk Inventor. Alle drei Systeme unterstützen ISO-GPS-konforme Bemaßung direkt am 3D-Modell. Das ist kein Zukunftsprojekt, das ist heute gelebte Praxis.

Theorie ist eine Sache. Was ISO GPS im Alltag eines Ingenieurbüros konkret bedeutet, ist eine andere.

Wenn ein neues Projekt bei uns startet, beginnt es meist mit einer 3D-Zeichnung des Kunden. Das erste, was unsere Konstrukteure prüfen, ist der Tolerierungsgrundsatz: Nach welchem System wurde die Zeichnung erstellt? Welche Normen wurden aufgerufen? Sind Bezüge vollständig angegeben? Sind Form- und Lagetoleranzen funktionsbegründet oder wurden pauschal enge Werte eingetragen?

Diese Prüfung ist keine Formalität. Sie ist der Punkt, an dem wir Fehler verhindern, bevor der erste Span fällt. Ein falsch gesetzter Bezug, eine fehlende Formtoleranz an einer Passfläche, ein Rauheitswert ohne funktionale Begründung. All das hat Konsequenzen für Fertigung, Prüfung und Montage.

Das Ergebnis ist messbar: Unsere Reklamationsquote liegt bei 0,1 %. Das ist kein Zufall. Es ist das direkte Resultat eindeutiger Spezifikationen, die in der Konstruktionsphase richtig gesetzt werden und einer Fertigung, die weiß, was sie zu prüfen hat.

ISO GPS ist kein Spezialthema für Normungsexperten. Es ist das Handwerkszeug jedes Konstrukteurs, der Zeichnungen erstellt, die andere umsetzen sollen und jedes Einkäufers, der Zeichnungen an externe Fertiger weitergibt.

Die gute Nachricht: Man muss nicht alle 100 Einzelnormen kennen. Die wichtigsten Grundsätze (Unabhängigkeitsprinzip, Grundsatz des Aufrufens) und die zentralen Normen (ISO 8015, ISO 1101, ISO 286) decken den Großteil der Praxisfälle ab. Wer diese Grundlagen beherrscht, zeichnet präziser, fertigt mit weniger Rückfragen und reklamiert seltener.

Bei Fakler Engineering ist das kein theoretischer Anspruch. 0,1 % Reklamationsquote und 95–98 % Liefertermintreue entstehen nicht durch Zufall – sie entstehen durch klare Spezifikationen, die von Anfang an richtig gesetzt werden.
