Vorrichtungsbau im Maschinenbau
Wie präzise Spann- und Montagekonzepte Fertigungsprozesse stabilisieren
Der Vorrichtungsbau ist ein zentraler, aber häufig unterschätzter Bestandteil des modernen Maschinenbaus. Er entscheidet maßgeblich darüber, ob Fertigungsprozesse stabil, wirtschaftlich und reproduzierbar beherrschbar sind. Überall dort, wo Bauteile bearbeitet, montiert oder geprüft werden, sorgen Vorrichtungen dafür, dass Prozesse sicher, gleichbleibend und qualitativ kontrollierbar ablaufen. Sie stellen sicher, dass Werkstücke definiert positioniert, zuverlässig gespannt und ohne unzulässige Verformung bearbeitet werden können.
Gerade bei komplexen Bauteilen, engen Toleranzen oder variantenreichen Produkten bildet der Vorrichtungsbau die technische Grundlage für stabile Prozesse, geringe Ausschussraten und planbare Durchlaufzeiten.
Was bedeutet Vorrichtungsbau im industriellen Maschinenbau?
Im industriellen Maschinenbau bezeichnet der Vorrichtungsbau die Konstruktion und Fertigung von Vorrichtungen, die man vereinfacht als „kleine, prozessspezifische Maschinen“ beschreiben kann. Sie sind in der Regel deutlich kostengünstiger als Sondermaschinen, übernehmen jedoch klar definierte Teilaufgaben wie Positionieren, Spannen, Führen, Montieren oder Prüfen von Werkstücken und Komponenten – meist manuell oder teilautomatisiert durch den Mitarbeiter. Ziel ist es, Bauteile reproduzierbar in eine exakt bekannte Lage zu bringen, ohne sie zu verspannen oder zu verformen.
Vorrichtungen stellen damit sicher, dass konstruktiv definierte Maße, Toleranzen und Funktionsanforderungen auch in der realen Fertigung zuverlässig eingehalten werden können. Oft werden sie auch eingesetzt, um neue Fertigungs- oder Montageprozesse zunächst wirtschaftlich und auf Funktion zu testen, bevor eine vollständige Automatisierung umgesetzt wird.
Vorrichtungen als Bindeglied zwischen Konstruktion und Fertigung
Vorrichtungen schlagen die Brücke zwischen Konstruktion und praktischer Umsetzung in der Fertigung. Sie machen geplante Prozesse reproduzierbar und beherrschbar, indem sie Bauteile in definierte Lagen bringen und die vorgesehenen Bearbeitungs- oder Montageschritte absichern. Fehler im Vorrichtungskonzept führen dabei unmittelbar zu instabilen Prozessen, unabhängig von Maschinenleistung oder Programmqualität.
Abgrenzung zu Standardspannmitteln und Sondermaschinen
Für das Verständnis des Vorrichtungsbaus ist eine klare Abgrenzung hilfreich:
- Standardspannmittel wie Schraubstöcke oder Spannpratzen sind universell einsetzbar, stoßen jedoch bei komplexen Geometrien, engen Toleranzen oder wiederholgenauen Prozessen schnell an ihre Grenzen.
- Sondermaschinen übernehmen komplette Prozessabläufe vollautomatisch und sind auf hohe Stückzahlen ausgelegt.
- Vorrichtungen schließen die Lücke dazwischen: Sie sind individuell auf Bauteil und Prozess ausgelegt, deutlich kostengünstiger als Sondermaschinen und ermöglichen stabile, reproduzierbare Abläufe mit manueller oder teilautomatisierter Bedienung.
Der Vorrichtungsbau beginnt dort, wo einfache Spannmittel nicht mehr ausreichen, eine vollständige Automatisierung jedoch wirtschaftlich oder technisch noch nicht sinnvoll ist.
Welche Arten von Vorrichtungen kommen im Maschinenbau zum Einsatz?
Um Vorrichtungsbau richtig einordnen zu können, ist es sinnvoll, die unterschiedlichen Vorrichtungsarten klar zu unterscheiden. Sie bilden das Ordnungssystem, mit dem sich Anforderungen aus Konstruktion, Fertigung und Qualität strukturiert umsetzen lassen.
Je nach Prozess, Bauteilgeometrie und Qualitätsanforderung unterscheiden sich Aufbau und Funktion von Vorrichtungen deutlich. In der industriellen Praxis reicht das Spektrum von einfachen Montagehilfen bis hin zu komplexen, sicherheitsrelevanten Vorrichtungssystemen.

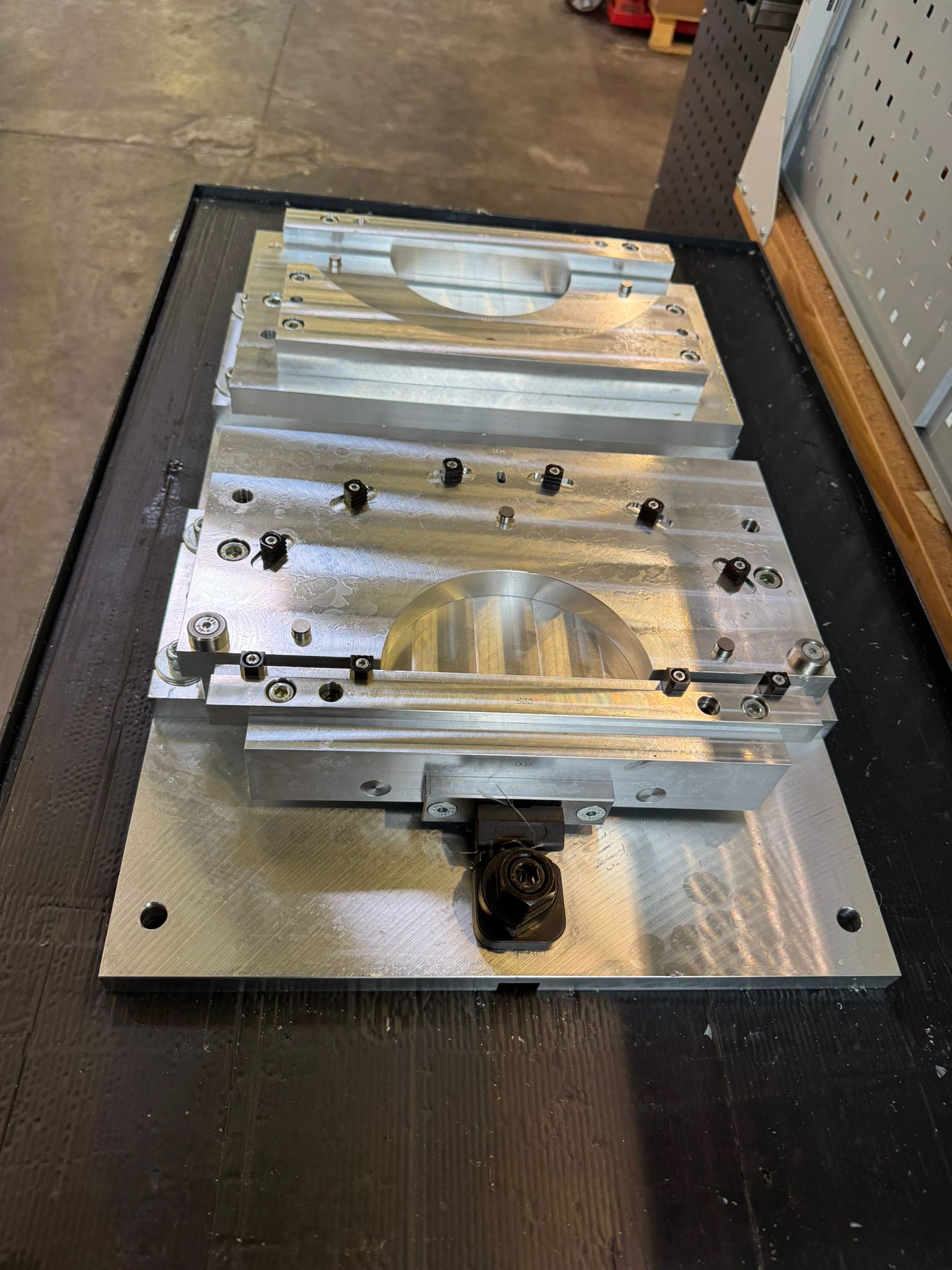

Bearbeitungsvorrichtungen für CNC-Fräsen-Bearbeitung
Bearbeitungsvorrichtungen sichern Werkstücke während der Zerspanung und müssen hohen mechanischen Belastungen standhalten. Im CNC-Vorrichtungsbau stehen insbesondere folgende Anforderungen im Fokus:
- hohe Steifigkeit gegenüber Schnittkräften
- präzise Referenzierung zum Maschinenkoordinatensystem
- gute Span- und Kühlschmierstoffabfuhr
Anforderungen an Steifigkeit, Referenzierung und Spanabfuhr
Insbesondere bei der 5-Achs-Bearbeitung müssen Vorrichtungen kollisionsarm aufgebaut sein und den Zugriff auf mehrere Seiten in einer Aufspannung ermöglichen. Spannvorrichtungen für unförmige oder komplexe Bauteile spielen hier eine zentrale Rolle, da sie trotz unregelmäßiger Geometrie eine sichere Fixierung und hohe Maßhaltigkeit gewährleisten.

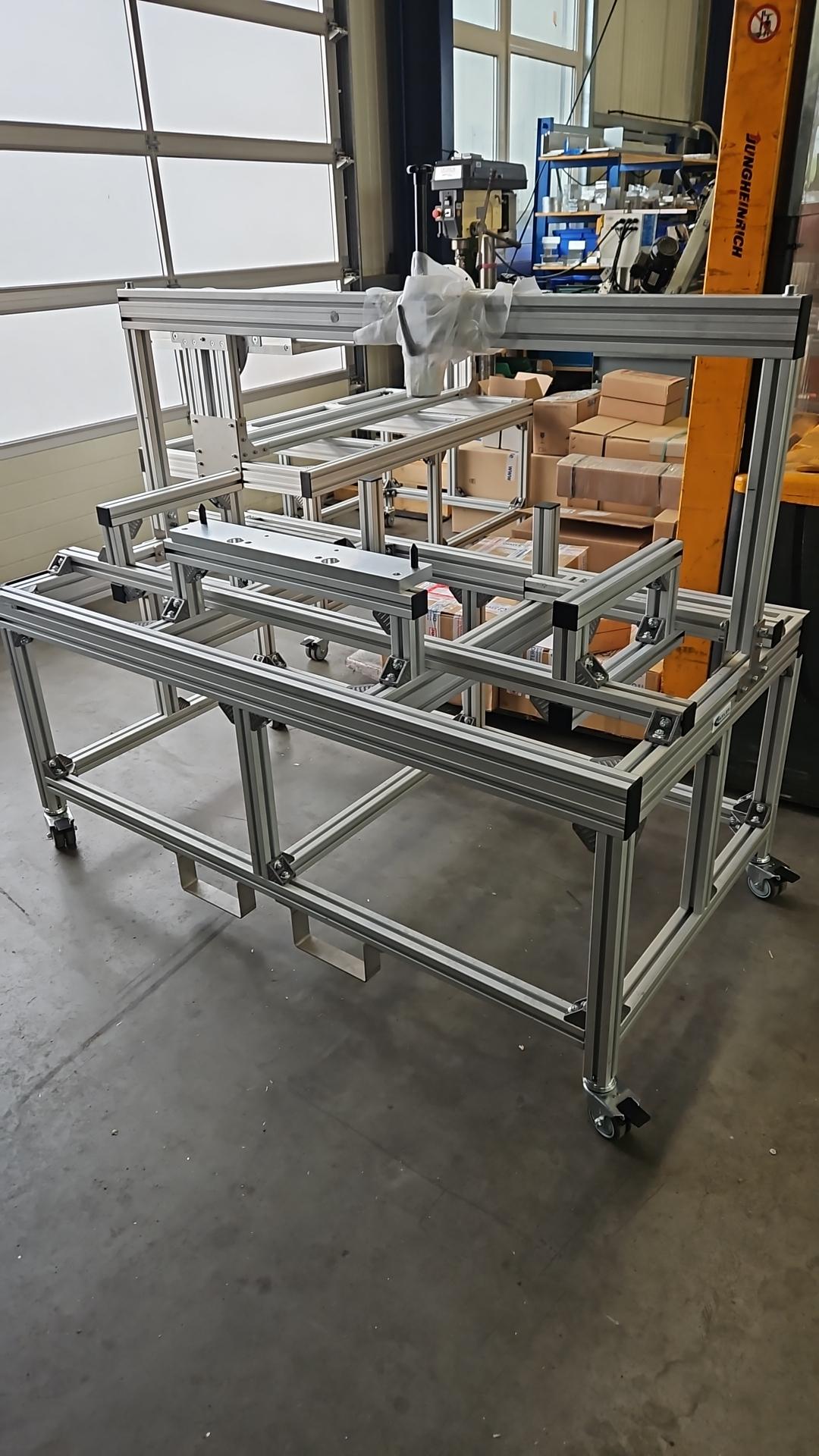

Montagevorrichtungen für reproduzierbare und ergonomische Prozesse
Montagevorrichtungen sorgen dafür, dass Bauteile korrekt ausgerichtet und sicher gefügt werden. Sie reduzieren Montagezeiten, entlasten den Werker und gewährleisten gleichbleibende Qualität. Bereits einfache Montagehilfen schaffen klare Lagebezüge und unterstützen einen reproduzierbaren Montageablauf.
Fehlervermeidung durch klare Lagebezüge und Poka-Yoke

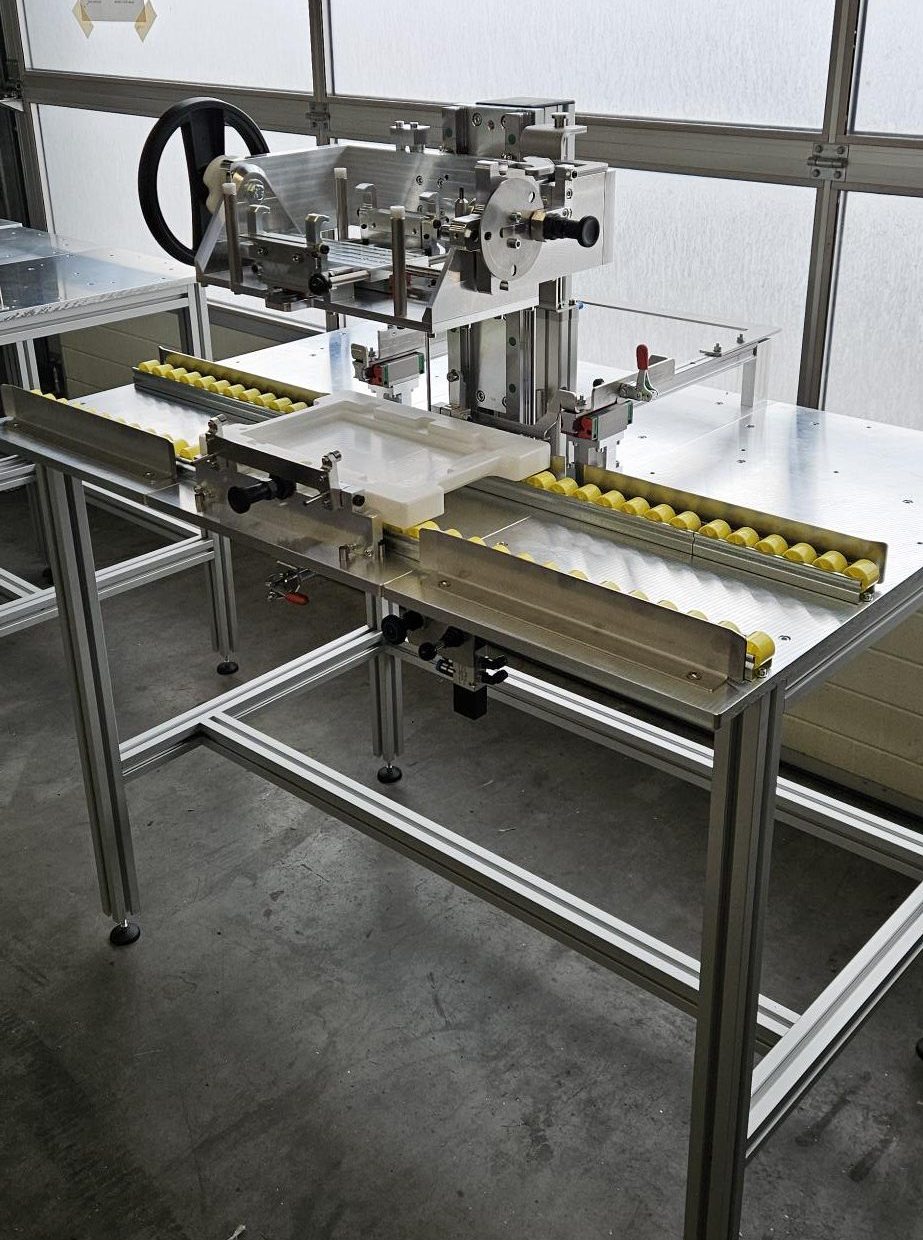

Bei komplexeren Baugruppen kommen Montagevorrichtungen mit Schikanen und Poka-Yoke-Elementen zum Einsatz. Diese erzwingen eine definierte Montagereihenfolge und schließen Fehlmontagen konstruktiv aus. Ein entscheidender Faktor für Prozesssicherheit in der Serien- und Variantenfertigung.

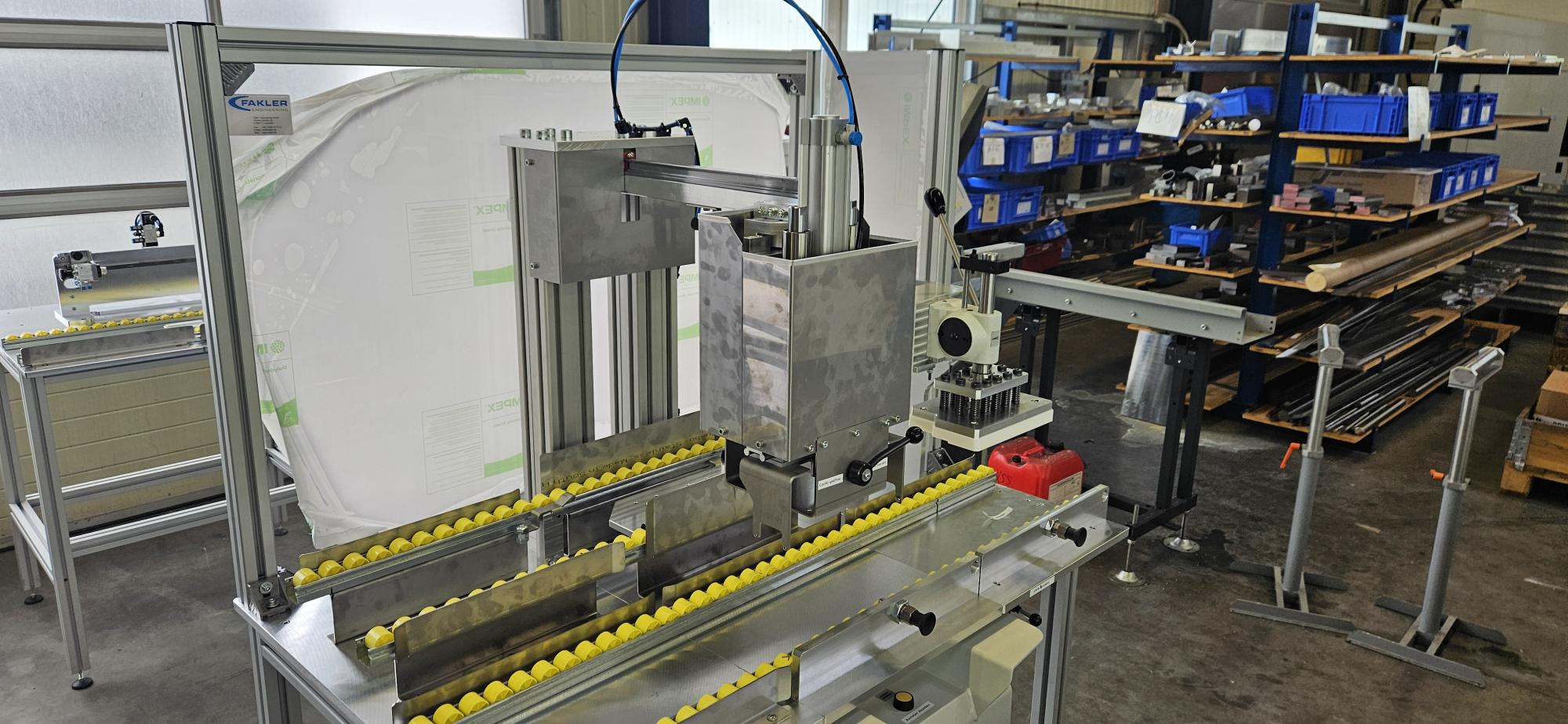

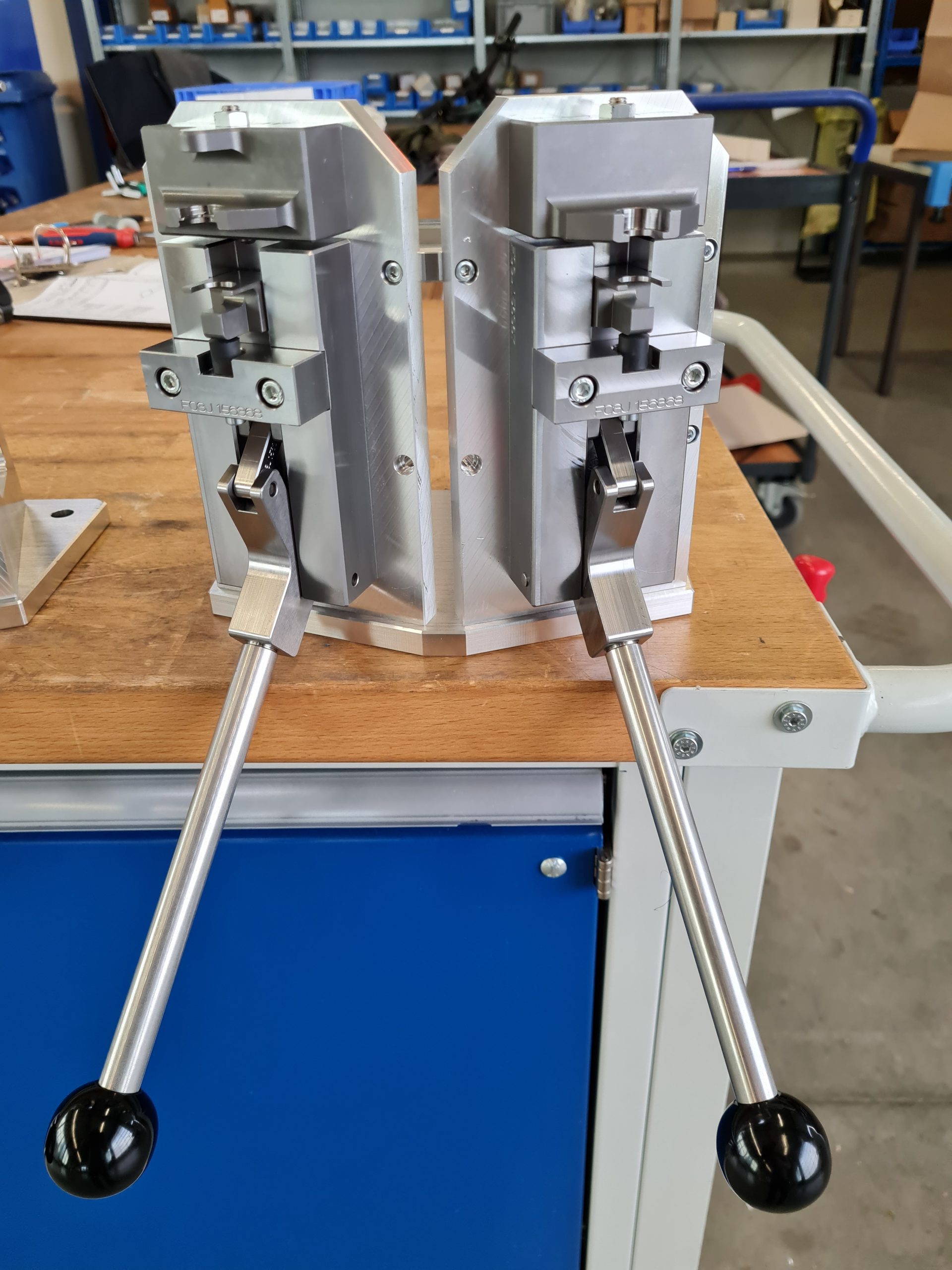

Fügevorrichtungen mit integrierten Sicherheitskonzepten
Fügevorrichtungen unterliegen häufig erhöhten Anforderungen an Bedienersicherheit und Normenkonformität. Pneumatische Antriebe, Zweihand-Bedienungen, Schwimmende Lagerungen und CE-Kennzeichnung stellen sicher, dass Fügevorgänge kontrolliert und reproduzierbar ablaufen. Bereits in der Konstruktion werden Sicherheitsfunktionen, Ergonomie und Risikobeurteilung berücksichtigt.
Schweiß- und Prüfvorrichtungen zur Qualitätssicherung
Schweißvorrichtungen müssen Bauteile trotz Wärmeeintrag sicher in Position halten. Prüfvorrichtungen ermöglichen reproduzierbare Messungen in definierten Bezugslagen und bilden damit die Grundlage für verlässliche Qualitätsaussagen.
Vorrichtungen für automatisierte und robotergestützte Fertigung
In automatisierten Prozessen übernehmen Vorrichtungen zusätzliche Aufgaben, etwa:
- sichere Bauteilaufnahme für Roboter
- Sensorik zur Lage- und Anwesenheitskontrolle
- definierte Übergabepunkte zwischen einzelnen Stationen
Damit wird der Vorrichtungsbau zu einem zentralen Element der Automatisierung und entscheidet maßgeblich über die Stabilität des gesamten Prozesses.
Warum entscheidet guter Vorrichtungsbau über Qualität, Taktzeit und Ausschuss?
Guter Vorrichtungsbau wirkt direkt auf Qualität, Durchlaufzeit und Kosten. Er bestimmt, ob Prozesse unabhängig vom Bediener stabil laufen oder ob Maßabweichungen, Nacharbeit und Ausschuss dauerhaft auftreten.
Ein durchdachtes Vorrichtungskonzept hat direkten Einfluss auf die wichtigsten Kennzahlen in der Fertigung.
Wiederholgenaue Positionierung als Basis stabiler Prozesse
Nur wenn ein Werkstück bei jeder Aufspannung exakt gleich positioniert ist, lassen sich Maße sicher einhalten. Vorrichtungen schaffen diese Wiederholgenauigkeit unabhängig vom Bediener oder Schichtbetrieb.
Wie Vorrichtungen Toleranzen beherrschbar machen
Toleranzen entstehen nicht nur im Bauteil, sondern auch im Prozess. Ungünstige Auflagen, falsche Spannpunkte (Krafteinleitung) oder fehlende Abstützungen führen zu Bauteilverzug. Professioneller Vorrichtungsbau berücksichtigt definierte Bezugssysteme, klare Kraftlinien beim Spannen und ausreichend steife Auflagen, sodass Toleranzen kontrollierbar bleiben.
Einfluss von Spannkonzepten auf Maßhaltigkeit und Verzug
Zu hohe oder falsch angesetzte Spannkräfte können Bauteile verformen. Gute Spannkonzepte fixieren Werkstücke positionsgenau, aber spannungsarm. Ein entscheidender Faktor insbesondere bei dünnwandigen oder komplexen Geometrien.
Vorrichtung konstruieren – vom Spannkonzept bis zur fertigen Lösung
Die Konstruktion einer Vorrichtung folgt einem klaren, strukturierten Prozess.
Anforderungsanalyse: Bauteil, Prozess und Qualitätsziel verstehen
Am Anfang steht immer das Verständnis für Bauteilfunktion, Toleranzen, Stückzahl und Bearbeitungsfolge. Ohne diese Basis ist kein funktionierender Vorrichtungsbau möglich.
Bezugssysteme und das 3-2-1-Prinzip in der Praxis
Das 3-2-1-Prinzip definiert Werkstücke eindeutig im Raum. Es bildet die Grundlage für reproduzierbare Positionierung und ist ein zentrales Element jeder Vorrichtungskonstruktion.
CAD-Konstruktion mit Fokus auf Zugänglichkeit und Kollisionsfreiheit
Moderne CAD-Systeme ermöglichen es, Vorrichtungen virtuell zu prüfen: Werkzeugwege, Spannbewegungen und Kollisionsrisiken lassen sich frühzeitig absichern.
Fertigung, Montage und Feinjustage der Vorrichtung
Erst in der realen Anwendung zeigt sich, ob eine Vorrichtung alle Anforderungen erfüllt. Feinjustage, Probebearbeitung und Anpassungen gehören daher zum professionellen Vorrichtungsbau.
CNC-Vorrichtungsbau – Präzision und Wiederholgenauigkeit aus einer Aufspannung
Moderne Fertigungstechnologien eröffnen neue Möglichkeiten im Vorrichtungsbau.
Vorteile von 5-Achs-CNC bei komplexen Vorrichtungsgeometrien
5-Achs-Maschinen ermöglichen:
- komplexe, kompakte Vorrichtungsgeometrien
- hohe Genauigkeit durch weniger Einzelteile
- bessere Zugänglichkeit bei Mehrseitenbearbeitung
Modulare Spannlösungen für Einzelteile, Prototypen und Kleinserien
Modular aufgebaute Vorrichtungen lassen sich flexibel an neue Bauteile anpassen. Das macht sie besonders wirtschaftlich für Prototypen und Kleinserien.
Moderne Entwicklungen im Vorrichtungsbau
Der Vorrichtungsbau entwickelt sich kontinuierlich weiter.
3D-gedruckte Vorrichtungen für Montage- und Prüfanwendungen
Additiv gefertigte Vorrichtungen eignen sich besonders für Montagehilfen und Prüfvorrichtungen. Sie sind schnell verfügbar, kostengünstig und ergonomisch gestaltbar.
Modulare Vorrichtungssysteme für flexible Produktionsumgebungen
Standardisierte Grundplatten und Wechselmodule reduzieren Rüstzeiten und erhöhen die Anlagenverfügbarkeit.
Sensorik und Überwachung in intelligenten Vorrichtungen
Sensoren erfassen Spannkräfte, Bauteillagen oder Anwesenheit. So lassen sich Prozesse überwachen und Fehler frühzeitig erkennen.
Wann lohnt es sich, den Vorrichtungsbau extern umzusetzen?
Viele Unternehmen stoßen intern an Kapazitätsgrenzen.
Typische Engpässe in Konstruktion und Fertigung
Zeitmangel, fehlende Erfahrung oder ausgelastete Maschinen verzögern Projekte – besonders im Sondermaschinenbau.
Vorteile eines spezialisierten Vorrichtungsbau-Partners
Ein externer Dienstleister bringt Erfahrung, freie Kapazitäten und kurze Reaktionszeiten ein. Konstruktion und Fertigung aus einer Hand vermeiden Schnittstellenprobleme.
Warum kurze Wege zwischen Konstruktion und Fertigung entscheidend sind
Warum professioneller Vorrichtungsbau über stabile und wirtschaftliche Fertigungsprozesse entscheidet
Wann lohnt es sich, den Vorrichtungsbau extern umzusetzen?
Professioneller Vorrichtungsbau ist ein wirtschaftlicher Faktor, kein reines Hilfsmittel. Er entscheidet darüber, ob Prozesse robust skalieren, reproduzierbar bleiben und langfristig wettbewerbsfähig sind.
Vorrichtungsbau ist weit mehr als das Bereitstellen von Spannmitteln oder Montagehilfen. Er bildet die technische Grundlage für reproduzierbare Qualität, stabile Prozesse und wirtschaftliche Fertigung. Durch sauber ausgelegte Spann- und Bezugskonzepte lassen sich Konstruktion, CNC-Bearbeitung, Montage und Prüfung zuverlässig miteinander verzahnen.
Entscheidend ist dabei nicht allein die erreichbare Genauigkeit, sondern die Fähigkeit, diese Qualität über Stückzahl, Schichtbetrieb und Varianten hinweg stabil und wirtschaftlich zu reproduzieren.
Häufige Fragen zum Vorrichtungsbau
Eine Vorrichtung dient dazu, Werkstücke während Bearbeitung, Montage oder Prüfung definiert zu positionieren und sicher zu fixieren, ohne selbst aktiv in den Prozess einzugreifen. Eine Sondermaschine hingegen übernimmt komplette Prozessschritte wie Bearbeiten, Montieren oder Prüfen eigenständig. Der Vorrichtungsbau unterstützt also bestehende Maschinen und Prozesse, während Sondermaschinen eigenständige Produktionslösungen darstellen.
Vorrichtungsbau lohnt sich nicht nur in der Serienproduktion, sondern bereits bei Einzelteilen, Prototypen oder Kleinserien, wenn Wiederholgenauigkeit und Prozesssicherheit gefordert sind. Gerade bei komplexen Bauteilen oder engen Toleranzen reduziert eine passende Vorrichtung Einrichtzeiten, Nacharbeit und Ausschuss. Der wirtschaftliche Nutzen entsteht dabei weniger durch die Stückzahl, sondern durch die Stabilität des Prozesses.
Die Konstruktionsdauer einer CNC-Vorrichtung hängt stark von der Komplexität des Bauteils und des Fertigungsprozesses ab. Einfache Spannvorrichtungen lassen sich oft innerhalb weniger Stunden realisieren, während komplexe Montage-Vorrichtungen mehrere Tage in Anspruch nehmen können. Entscheidend ist eine saubere Anforderungsanalyse zu Beginn, um spätere Anpassungen zu vermeiden.
Mit professionell konstruierten Vorrichtungen sind Wiederholgenauigkeiten im Hundertstel-Millimeter-Bereich realistisch. Voraussetzung dafür sind definierte Bezugssysteme, spannungsarme Fixierung und ausreichend steife Auflagepunkte. In Verbindung mit moderner CNC-Technologie lässt sich so eine konstant hohe Bauteilqualität sicherstellen.
Der Vorrichtungsbau sollte möglichst früh in der Projektphase berücksichtigt werden, idealerweise bereits während der Konstruktion des Bauteils oder der Prozessplanung. Eine frühe Einbindung verhindert spätere Anpassungen, reduziert Iterationen und verbessert die Gesamtwirtschaftlichkeit des Projekts.
Die Kosten einer CNC-Vorrichtung hängen stark von Bauteilkomplexität, Genauigkeitsanforderungen und Stückzahl ab. Entscheidend ist weniger der absolute Preis der Vorrichtung als der wirtschaftliche Nutzen durch reduzierte Rüstzeiten, geringeren Ausschuss und stabile Prozesse.
Professionell konstruierte Vorrichtungen ermöglichen Wiederholgenauigkeiten im Hundertstel-Millimeter-Bereich, vorausgesetzt Bezugssysteme und Spannkonzepte sind sauber ausgelegt.
